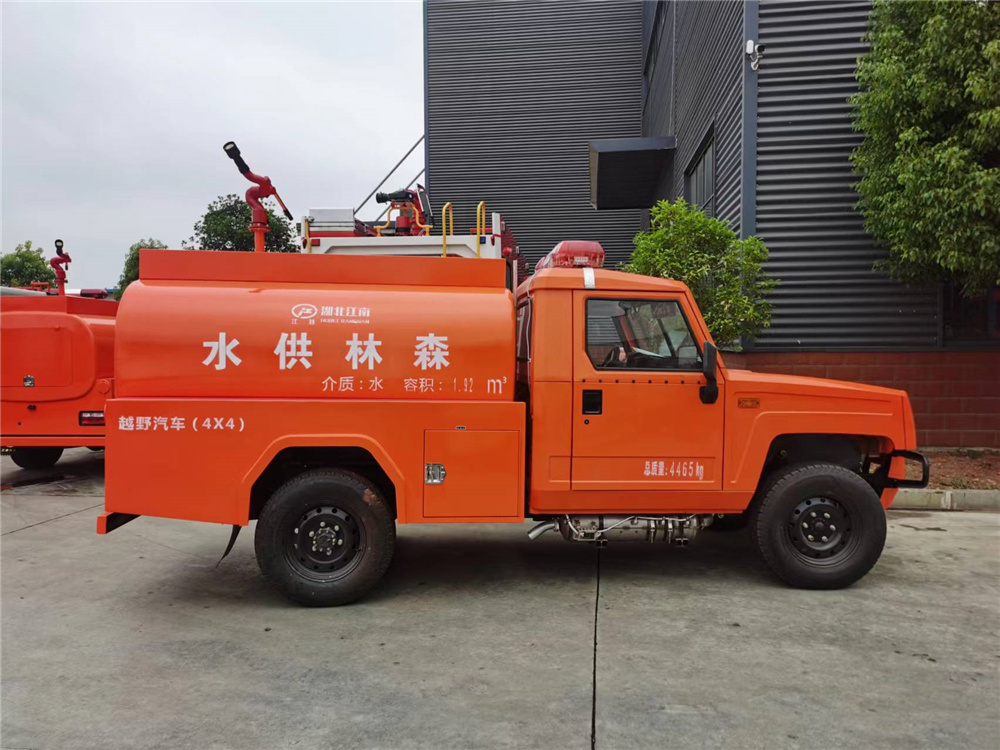

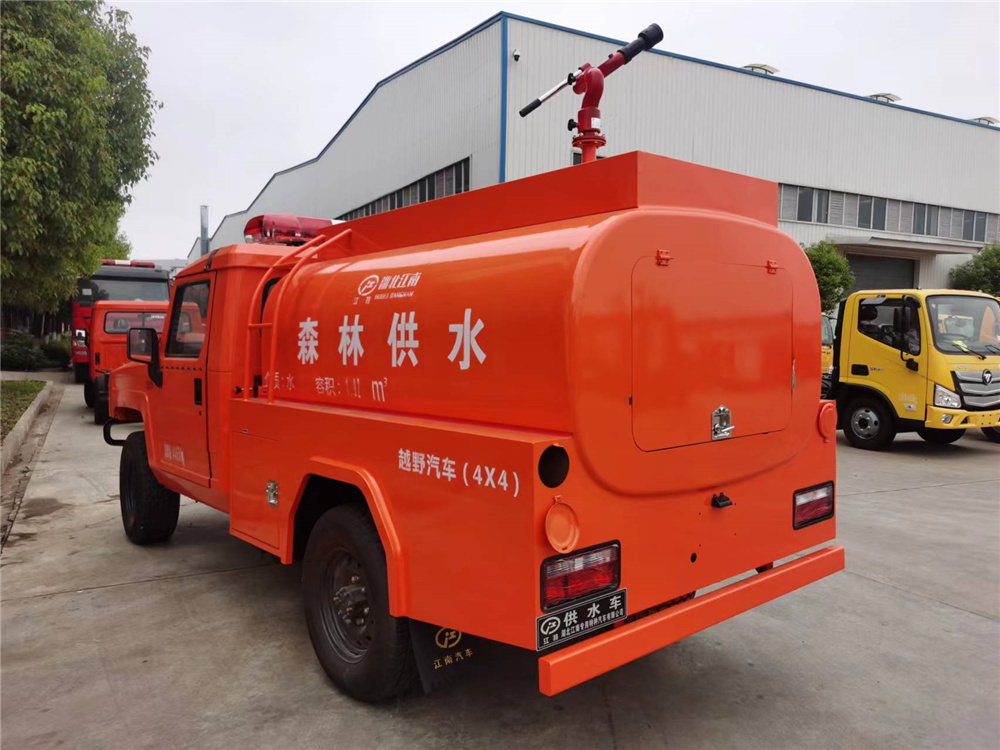

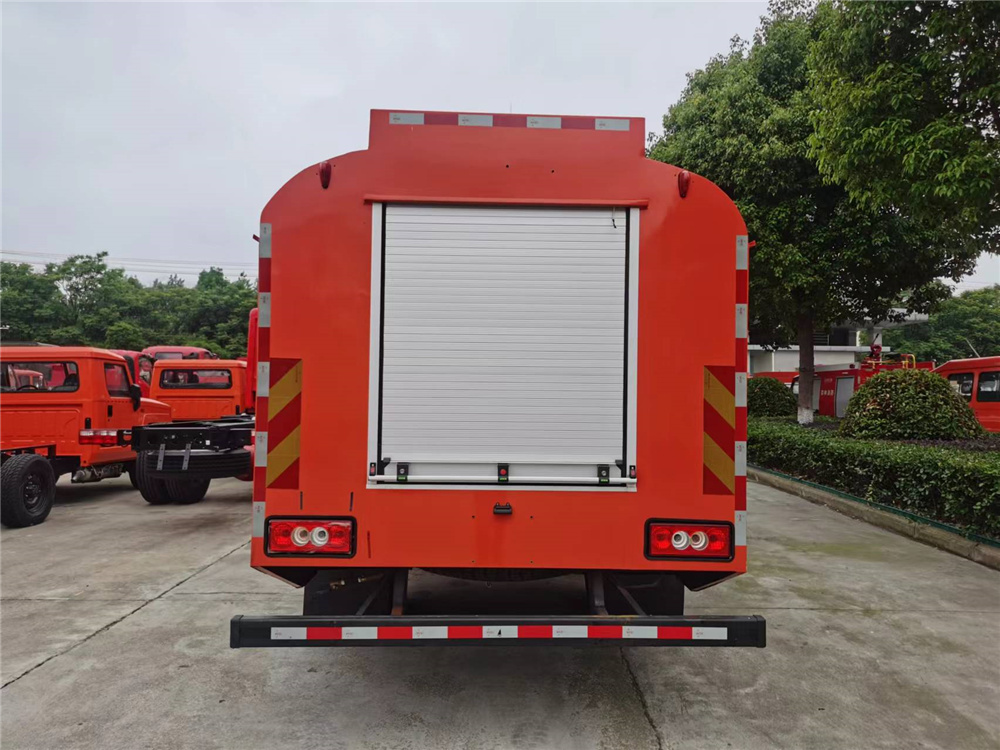

越野消防供水車

主要參數

一、底盤配置： 采用車身，配置玉柴YCY24140-60A發動機103KW馬力，國六排放標準，軸距3035mm(mm)，整備質量0噸，額定載質量0噸，五擋變速箱，帶原廠空調，該車上藍牌，城區道路不限行。

二、上裝配置：

三、選裝配置：

四、其他說明：

整車出具：正規底盤合格證、整車合格證、全國統一機動車上戶發票、隨車工具，車輛保修手冊、使用說明書、全國服務站名錄等。讓您上戶無優，方便、快捷、省心！

車輛配置不同，價格會不同！歡迎來電咨詢：178-6625-6728(吳經理)廠家直銷+外貿出口。

整車

1. 外廓尺寸：5000 mm×1870 mm×2080 mm
2. 乘員人數： 2
3. 水罐：容積1600 L

• 底盤

1.型號：BAW2043HHS42D
2.驅動型式：4×4
3.軸距：3035mm
4.發動機：型號為YCY24140-60A，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機

1. 額定輸出功率為：103KW
2. 排放標準：國Ⅵ

5.變速箱：機械式手動變速箱，5個前進檔
6.分動箱:四驅機械手動,全驅/后驅兩擋轉換
7.轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
8.制動系統

1. 行車制動：真空助力制動
2. 駐車制動：中央鼓式制動
3. 輔助制動：發動機排氣制動

9.最高車速：120km/h
10.取力器：底盤自帶取力器，電磁閥控制，飛濺潤滑。


• 駕乘室

1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2. 布局：單排雙門，乘員人數為2。
3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。

• 上裝

1. 罐體

1. 容積：1600L（水）。
2. 結構：

1. 方圓焊接結構，內設分倉隔板。
2. 人孔及人孔蓋1套，直徑φ500 mm。
3. 注水管位于罐體右邊，通徑為DN65。
4. 排污管1個，位于罐體底部，通徑為DN40。

3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。
4. 設備：

1. 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
2. 排污閥：手動控制

1. 器材箱

1. 結構：

1. 箱體為方圓焊接結構,與前端水罐為整體滾壓成型。
2. 根據器材固定需要，配置鋁合金型材固定架或隔板。

2. 材質：為優質碳鋼材料。
3. 倉門：翻轉向上開門
4. 爬梯：罐體左前側配備可供消防人員上下的爬梯。

• 泵及水路系統

1. 灑水泵:

1. 型號:65QZB-50/110自吸離心式
2. 流量:50(m3/h)
3. 揚程:110m-150m
4. 額定功率：24KW

1. 灑水炮

1. 安裝位置：器材箱頂部
2. 額定流量：13L/S
3. 射程：不小于35m
4. 旋轉角度：360°
5. 俯仰角；-15°～60°

1. 管路

1. 罐吸水管路：DN50，帶手動閥。
2. 外吸水管路：DN50，側置向外。
3. 水炮出水管路： DN65，帶止回閥，頂置向上。
4. 水帶出水管路： 2×DN65，帶手動球閥，側置。
5. 泵往罐注水管路：DN50，帶手動球閥，側置向外。
6. 消防栓注水管路：DN65，帶管牙捫蓋，罐體右側。
7. 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。

六、電氣系統
1.車輛兩側裝有1個符合國家標準的側標志燈。
2.尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。
七、器材配備及布置
1.配備原則

1. 客戶有特殊需求時，根據客戶的需求配備
2. 客戶沒有特殊需求時，按照公司的企業標準配備

八、隨車基本配備清單

序號	名 稱	數 量	序號	名 稱	數 量
1	吸水膠管	2根	2	底盤專用工具	1付
3	吸水管扳手	2把

九、整車涂裝

1. 供水車的外表噴涂顏色：紅

十、隨車文件資料
底盤使用說明書（1份）
底盤維修手冊（1份）
底盤質量保修卡（1份）
底盤合格證（1份）
隨車維修工具清單（1份）
供水車合格證
供水車交接清單
